波峰焊溫度的設(shè)定是每一個電子加工廠在進行DIP插件加工時所需要考慮的。到底應該如何設(shè)定才能使加工成品質(zhì)量更加完善呢?波峰焊溫度的設(shè)定事實上就是預熱溫度和焊接溫度的設(shè)定，波峰焊加工PCB線路板會經(jīng)過預熱區(qū)，焊接區(qū)和冷卻區(qū)。下面，波峰焊溫度是多少?(如果你想了解更多波峰焊，歡迎咨詢>>>400-9932122)

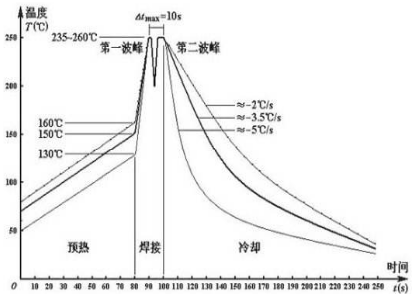

爐溫曲線圖

波峰焊溫度是多少

　　1: 預熱區(qū)PCB板底溫度范圍為﹕90-120oC.

　　2: 焊接時錫點溫度范圍為﹕245±10℃

　　3. CHIP與WAVE間溫度不能低于180℃

　　4. PCB浸錫時間：2--5sec

　　5. PCB板底預熱溫度升溫斜率≦5oC/S

　　6. PCB板在出爐口的溫度控制在100度以下。

波峰焊預熱的溫度

　　預熱的作用是使助焊劑中的溶劑充分揮發(fā)，以免印制板通過焊錫時，影響印制板的潤濕和焊點的形成;使印制板在焊接前達到一定溫度，以免受到熱沖擊產(chǎn)生翹曲變形。一般預熱溫度控制在180~ 200℃，預熱時間1 ~ 3分鐘。

最后總結(jié)

　　波峰焊焊接溫度是影響焊接質(zhì)量的一個重要的工藝參數(shù)。當焊接溫度過低時，焊料的擴展率、潤濕性能變差，由于焊盤或元器件焊端不能充分的潤濕，從而產(chǎn)生虛焊、拉尖、橋接等缺陷;當焊接溫度過高時，則加速了焊盤、元器件引腳及焊料的氧化，易產(chǎn)生虛焊。焊接溫度應控制在250+5℃。
